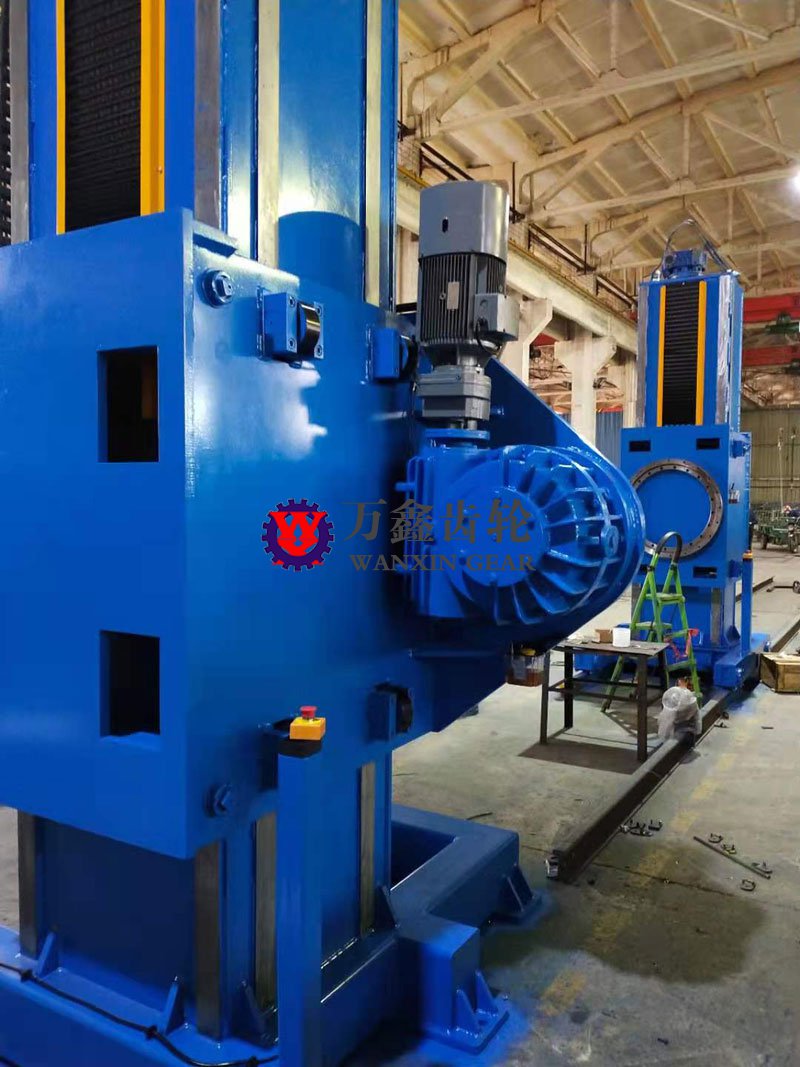

焊接设备变位机

非联动变位机的联动控制系统，包括机器人控制器系统、伺服电机和将待加工工件的上下料工位与加工工位的工位切换、以及加工工位自身旋转一定角度实现待加工工件在不同角度分别通过机器人控制器系统的机器人快速加工的非联动变位机.



　　非联动变位机其特征：所述非联动变位机上设置有由三个伺服电机分别驱动的第一变位回转轴、第二定位回转轴和第三定位回转轴，第二定位回转轴和第三定位回转轴对称的安装于第一变位回转轴的两侧且第二定位回转轴和第三定位回转轴自身由各自的伺服电机驱动旋转一定角度实现加工工件在不同角度定位，第一变位回转轴在伺服电机的驱动下带动第二定位回转轴和第三定位回转轴同步转动180°.



　　并实现第二定位回转轴对应的上下料工位与第三定位回转轴对应的加工工位之间的工位切换;该联动控制系统还包括触摸屏、控制非联动变位机动作的PLC控制器和高速输出模块，所述触摸屏与PLC控制器通讯连接并通过触摸屏对非联动变位机的工作参数进行设置和修改，PLC控制器与高速输出模块通讯连接，在高速输出模块与第一变位回转轴、第二定位回转轴、第三定位回转轴各自对应的伺服电机之间设有分别驱动伺服电机动作的伺服驱动器;



　　所述机器人控制器系统与PLC控制器通讯连接，所述机器人控制器系统发出变位信号给非联动变位机上第一变位回转轴、第二定位回转轴和第三定位回转轴各自对应的伺服电机并将每个伺服电机工位变换到位的到位信号闭环的反馈给所述机器人控制器系统。
